ASK发射模块


资料下载:ASK/OOK发射模块

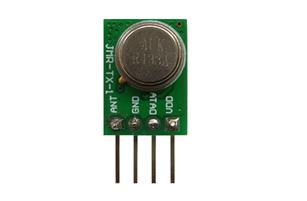

产品名称: ASK/OOK发射模块
产品型号: JMR-TX1
产品介绍:
◆频率:315MHZ~433.92MHZ ◆工作电压:3~12V ◆电流消耗:10mA ◆发射功率:15dbm ◆调制方式:ASK ◆应用领域: 车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统
产品简介


本模块采用315MHz433.92MHz声表谐振器和大功率射频电路制成。属于ASK调制发射。可以配合常用的超再生接收电路或超外差接收电路工作。具有较高的频率稳定度。外接编码芯片或数据传输口。只有按下按键时才有电流消耗,平时不耗电,使用简单。

产品规格
通讯方式:调幅ASK
工作频率:315MHZ
433.92MHZ
静态电流:≤
0.1UA
发射电流:
10mA
工作电压:DC 3
12V
工作温度:-20℃~+60

外型尺寸:11x16x5.5MM
频率稳定度:±
75KHZ
发射功率:
15dbm
发射距离:500m(空扩地)

调制速率:3KB/S
输入信号:TTL电平

引脚排列:ANT GND DATAVCC

引脚功能:
ANT
   天线接口
GND
   接地
DATA
  发射数据输入
VCC
   工作电源,DC 312V

产品特点

采用低成本声表谐振器SAW稳频,频率稳定度极高,体积小,环境温度在-25~+85度之间变化时,频飘仅为3ppm/度。

应用范围:
广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

天线匹配:天线一般采用50欧姆阻值单芯导线,天线的长度315M的约为22cm,433M的约为
17cm.
